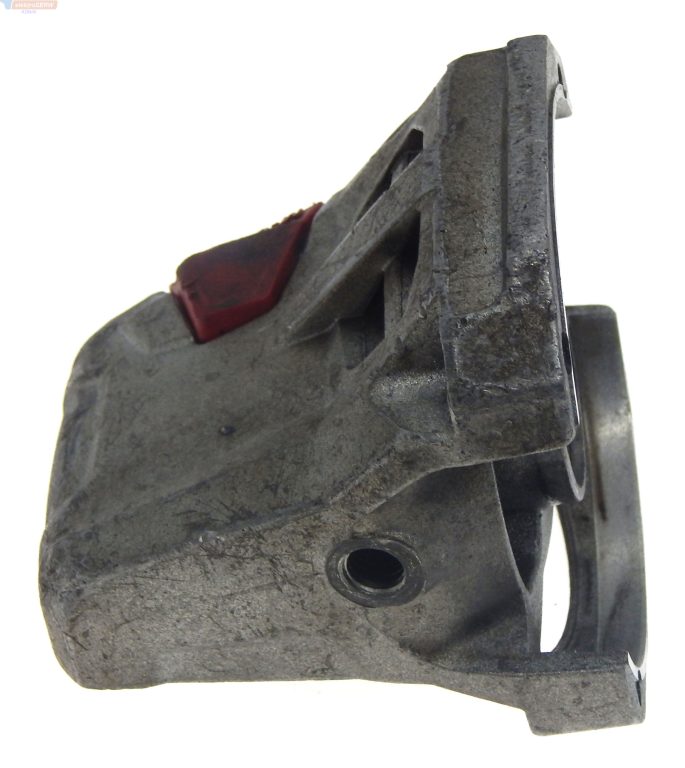

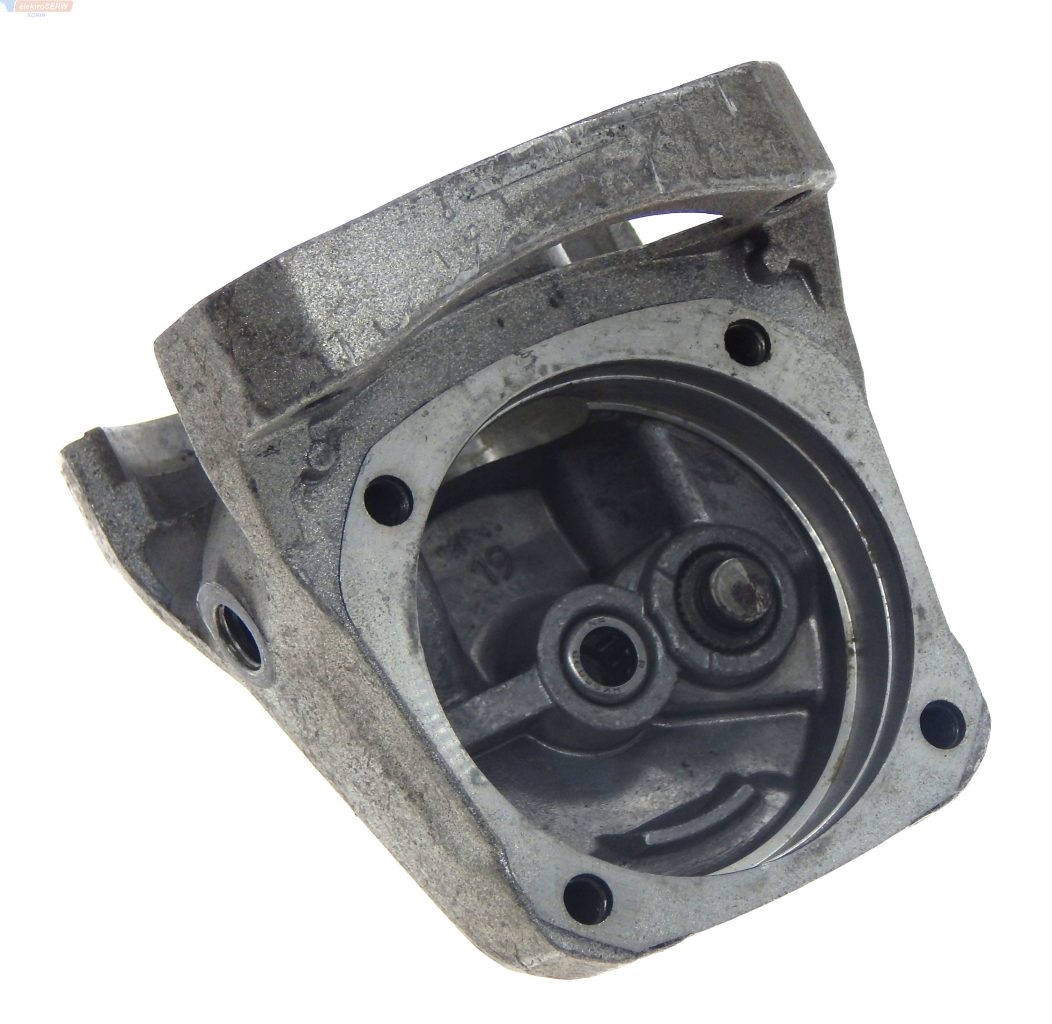

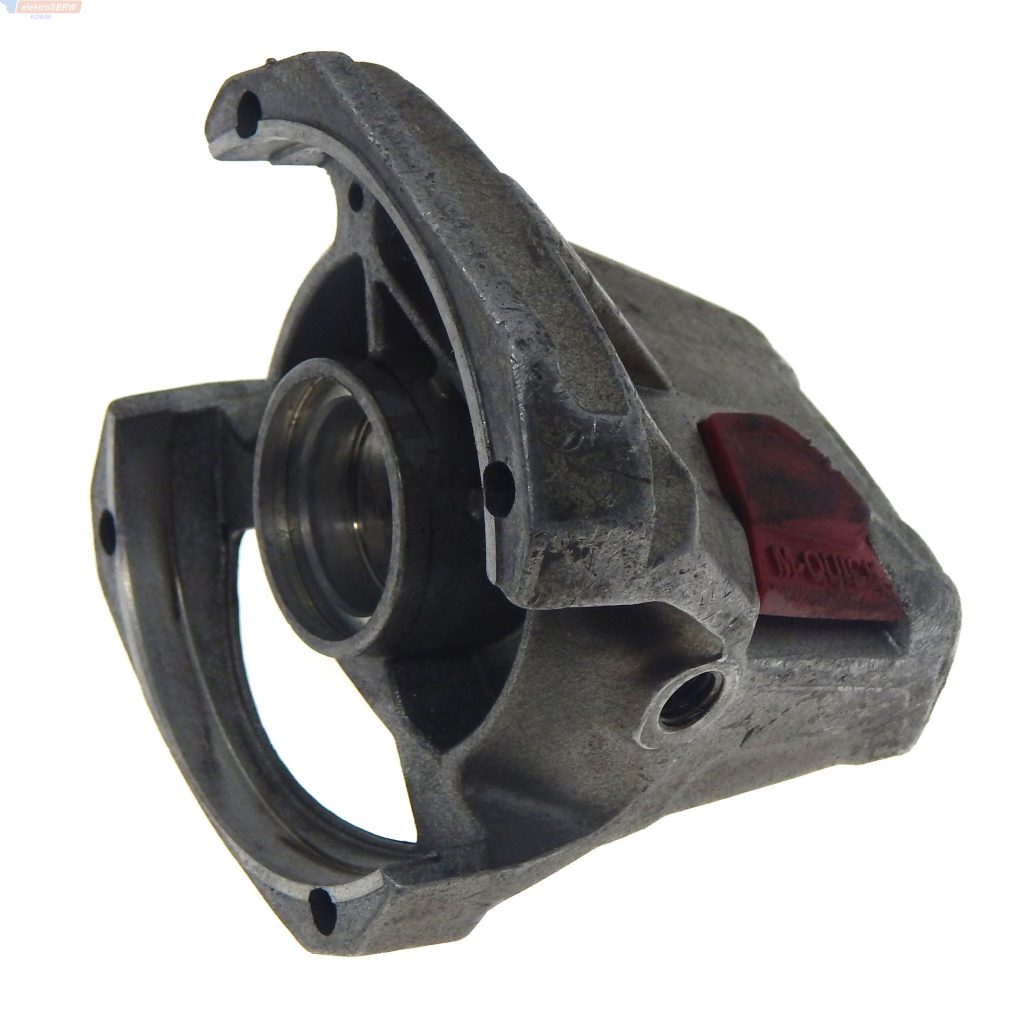

* Metabo obudowa przekładni / głowica do szlifierki kątowej

używana oryginalna

Producent: Metabo

Kod producenta: 316055100

Pozycja na schemacie: nr 54 - WEA 17-125 Quick (00534000)

Zastosowanie

szlifierka kątowa :

W 9-100

W 9-115

W 9-115 Quick

W 9-125

WP 9-115 Quick

WEV 10-125 Quick

WEA 10-125 Quick

W 12-125 Quick

W 12-150 Quick

W 12-125 HD

WP 12-115 Quick

WA 12-125 Quick

WPB 12-125 Quick

WPB 12-150 Quick

WBA 12-125 Quick

WE 15-125 Quick

WE 15-150 Quick

WE 15-125 HD

WEV 15-125 Quick

WEV 15-150 Quick

WEP 15-125 Quick

WEP 15-150 Quick

WEA 15-125 Quick

WEVA 15-125 Quick

WEVA 15-150 Quick

WEP 17-150 Quick

WEBA 17-125 Quick

WEA 17-125 Quick

WEPBA 17-125 Quick

WEPBA 17-150 Quick

WEV 15-125 Quick

WEV 15-125 Quick Inox

Spis części do WEA 17-125 Quick (00534000)

pozycja na schemacie , ilość, nr katalogowy, opis urządzenia :

1; 1; 310010990  WIRNIK Kompl., 230V

2; 1; 311012980  STOJAN ZE STOJANEM,230 V

3; 1; 343410120  WYŁĄCZNIK 2-polowa

4; 1; 399999990  CZĘŚĆ TUTAJ NIEPOTRZEBNA

5; 1; 399999990  CZĘŚĆ TUTAJ NIEPOTRZEBNA

6; 1; 343362490  OPASKA ZACISKOWA PRZEWODU

7; 1; 315013520  OBUDOWA SILNIKA DWUCZĘŚCIOWA

8; 1; 339151180  PODKŁADKA

9; 1; 339151200  PODKŁADKA

10; 1; 343084110  MODUL ELEKTRONIKI,230V 50/60Hz

11; 1; 143115690  ŁOŻYSKO KULKOWE,6x19x6

12; 1; 344097870  TULEJKA GUMOWA

13; 1; 339133060  PODKŁADKA,8,05x17x0,4

14; 1; 143115700  ŁOŻYSKO KULKOWE,8x22x7

15; 1; 339006390  PODKŁADKA,7,05x19,5x0,2

16; 1; 341100940  NAKRĘTKA 6 - KĄTNA

17; 1; 343433070  PRZESUWKA

18; 1; 343433030  OSŁONA 2 CZĘŚCIOWA

19; 1; 343433100  ZAŚLEPKA

20; 1; 343437100  SUWAK WYŁĄCZNIKA

23; 1; 339204500  OSŁONA,D125

24; 1; 314000970  RĘKOJEŚĆ ANTYWIBRACYJNA,M 8

26; 1; 342022490  SPRĘŻYNA

28; 2; 141121430  ŚRUBA

30; 1; 339012430  USZCZELNIENIE

31; 4; 141121640  WKRĘT DIN 7500

32; 4; 141116980  BLACHOWKRĘT SOCZEWKOWY

33; 2; 141117060  BLACHOWKRĘT SOCZEWKOWY

34; 1; 338060420  TABLICZKA ZNAMIONOWA

40; 1; 316063430  WRZECIONO ŚCIERNICY Kompl.,WA M14

41; 1; 316055350  NAKRĘTKA Kompl.,M14

42; 2; 141151120  PODKŁADKA 10,2 X 14,8X 0,2

43; 1; 141152300  PODKŁADKA 10,2 X 14,8X 0,1

44; 1; 141153920  PODKŁADKA 10,2 X 14,8X 0,5

50; 1; 343433280  KOŁNIERZ Kompl.

51; 1; 341102460  NAKRĘTKA

52; 1; 316054980  PRZEKŁADNIA ZĘBATA Z ZĘBNIKIEM

53; 1; 316066830  ZESTAW TARCZ CIERNYCH Kompl.

54; 1; 316055100  OBUDOWA PRZEKŁADNI Kompl.

55; 1; 316054340  SPRZĘGŁO PRZECIĄŻENIOWE Z ZĘBNIKIEM

57; 1; 316054850  WENTYLATOR ZE KOSZ PRZECIWPYŁOWY

58; 1; 316067170  Kohlebuerste m.Kohlehalter Set 230V

59; 1; 316066040  DŹWIGNIA ZACISKU Kompl.

61; 1; 141156650  PIERŚCIEŃ SEEGERA

62; 1; 143196000  O - RING

63; 1; 342003390  SPRĘŻYNA

64; 1; 343433130  PRZYCISK ZÓŁTY

65; 1; 341515640  BOLEC

70; 1; 343433060  TACHOMETR

71; 1; 343433090  DŹWIGNIA WAHADŁOWA

72; 1; 339007800  PODKŁADKA

92; 1; 143195640  O - RING

880; 1; 344130920  SMAR 1 G

885; 1; 344130560  SMAR SF 011 50Gr 1,8oz

1001; 1; 338505780  SCHEMAT OKABLOWANIA

1005; 1; 316067320  PRZEWÓD Z PRZELOTKĄ
